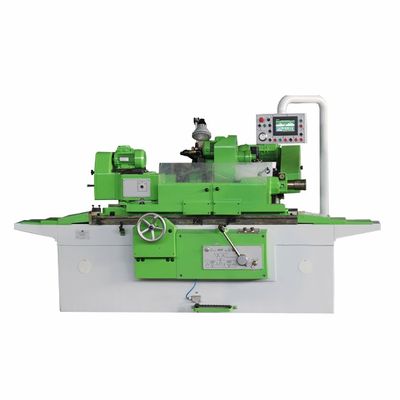

Универсальный круглошлифовальный станок ЛСП 3Л131ВМФ2 в Благовещенске

универсальный круглошлифовальный станок ЛСП 3Л131ВМФ2 подходит как для наружной, так и для внутренней шлифовки цилиндрических, конических или торцевых поверхностей изделий длиной не более 710 мм. Заготовки устанавливаются в центрах, 3-кулачковом патроне, а также при помощи люнета или планшайбы. Элек

Универсальный круглошлифовальный станок ЛСП 3Л131ВМФ2 в Благовещенске оптом по выгодной цене

универсальный круглошлифовальный станок ЛСП 3Л131ВМФ2 подходит как для наружной, так и для внутренней шлифовки цилиндрических, конических или торцевых поверхностей изделий длиной не более 710 мм. Заготовки устанавливаются в центрах, 3-кулачковом патроне, а также при помощи люнета или планшайбы.

Электрооборудование: устройство управляется с помощью контроллера. Оборудовано удобной сенсорной панелью. Продольная и поперечная подача выполняется сервоприводами. Скорость вращения детали может плавно регулироваться преобразователем. Поперечное перемещение шлифовальной бабки осуществляется электронным маховиком.

Станина и столы: конструкцией предусмотрены нижний стол и смонтированный на нем верхний поворотный стол, которые осуществляют движение вдоль направляющих станины при помощи серводвигателя и ШВП.

Шлифовальная бабка: перемещается на роликовых направляющих, расположенных на опорной плите. Шпиндель шлифовальной бабки расположен на самоустанавливающихся сегментных гидродинамических подшипниках, что гарантирует высокоточное вращение. Вращение от двигателя передается с помощью ременной передачи.

Передняя бабка: поворачивается вручную. Дает возможность осуществлять обработку в патроне или центрах. Патрон может устанавливаться на конусную поверхность конца шпинделя.

Задняя бабка: оснащена пружиной, благодаря которой производится зажим обрабатываемого изделия в центрах. Рукоять позволяет регулировать степень зажима.

Система охлаждения: представляет собой отдельную конструкцию, включающую бак, насос и магнитный сепаратор, используемый в качестве фильтра.

Система смазки: выполняет смазку станины и подшипников, обеспечивая стабильную работу станка.

Характеристики

  • Категория:Круглошлифовальные станки
  • Единица измерения:штука
  • Тип двигателя:электрический (380 В)
  • Мощность привода шлифовального круга:7,5 кВт
  • Мощность двигателя передней бабки:1,1 кВт
  • Мощность двигателя приспособления для внутреннего шлифования:1,1 кВт
  • Тип:круглошлифовальный
  • Макс. диаметр заготовки:280 мм
  • Макс. длина заготовки:710 мм
  • Макс. диаметр шлифования при номинальном диаметре шлифовального круга (в люнете/без люнета):60/280 мм
  • Макс. масса устанавливаемой заготовки (при наружном шлифовании в центрах):55 кг
  • Макс. масса устанавливаемой заготовки (при наружном и внутреннем шлифовании в патроне с учетом массы патрона):40 кг
  • Макс. масса устанавливаемой заготовки (при внутреннем шлифовании в патроне с люнетом с учетом массы патрона):50 кг
  • Высота центров:185 мм
  • Частота вращения шпинделя при диаметре круга 600 мм (допускаемое отклонение – 10%):1590 об/мин
  • Угол поворота:±30 °
  • Наружный диаметр (макс./мин.):600/450 мм
  • Внутренний диаметр:305 мм
  • Высота:63 мм
  • Макс. диаметр заготовки, устанавливаемой в патроне:200 мм
  • Макс. длина шлифуемого отверстия:3 диаметра, но не более 125 мм
  • Диаметр шлифовального круга (макс./мин.):63/25 мм
  • Диаметр шлифуемого отверстия (макс./мин.):100/30 мм
  • Диаметр внутришлифовальной головки:80 мм
  • Частота вращения шпинделя, не более:16900 об/мин
  • Скорость вращения (бесступенчатая регулировка):40-500 об/мин
  • Размеры центра (ГОСТ 13214-79):Морзе 4
  • Макс. угол поворота (к шлифовальному кругу):90 °
  • Макс. угол поворота (от шлифовального круга):30 °
  • Механизм отвода пиноли:ручной
  • Величина отвода пиноли:35 мм
  • Наибольшее продольное перемещение стола:710 мм
  • Наименьший ход стола при переключении упорами:4 мм
  • Ручное перемещение за один оборот маховика:3,1; 20,5 мм
  • Скорость перемещения стола (бесступенчатая регулировка):0,05-6 м/мин
  • Макс. угол поворота верхнего стола (по часовой стрелке):3 °
  • Макс. угол поворота верхнего стола (против часовой стрелки):8 °
  • Конусность (по часовой стрелке):3:10
  • Конусность (против часовой стрелки):1:10
  • Ход шлифовальной бабки по винту:290 мм
  • Ход быстрого подвода шлифовальной бабки:50 мм
  • Пределы скоростей врезных подач:0,1-45 мм/мин
  • Время быстрого подвода шлифовальной бабки:2,5 с
  • Величина подачи шлифовальной бабки от электронного штурвала на 1 деление:0,001; 0,01 мм
  • Наибольшая периодическая подача шлифовальной бабки (при реверсировании стола):0,05 мм
  • Наименьшая периодическая подача шлифовальной бабки (при реверсировании стола):0,001 мм
  • Круглость (при обработке в центрах):1,6 мкм
  • Постоянство диаметра в продольном сечении (при обработке в центрах):6 мкм
  • Шероховатость обработанных на станке поверхностей образцов-изделий (цилиндрической наружной):0,16 мкм
  • Размер (при крайнем положении движущихся частей):4540х2640х2150 мм
  • Вес (с электрооборудованием и установкой охлаждения):5900 кг
  • Комплектация:- Станок в сборе; - Агрегат СОЖ; - Установка смазки; - Электрооборудование (1 комплект); - Обслуживающий инструмент (1 комплект); - Планшайба (1 комплект); - Центра упорные невращающиеся (2 шт.); - Оправка для балансировки шлифовального круга; - Хомутик для изделия (4 шт.); - Устройство для правки шлифовального круга от стола; - Приспособление для внутреннего шлифования; - Патрон трех кулачковый; - Люнет закрытый; - Люнет открытый; - Головка внутришлифовальная диаметром 80 мм; - Шлифовальный круг; - Оправка для внутришлифовального круга; - Шлифовальный круг для внутренней шлифовки; - Домкрат клиновой (1 комплект).
  • Состав оборудования:- Станина; - Шлифовальная бабка; - Привод поперечной подачи; - Передняя бабка; - Задняя бабка; - Система смазки; - Кожух круга шлифовального; - Система охлаждения; - Фланец круга; - Ограждение; - Приспособление для внутреннего шлифования; - Механизм быстрого подвода шлифовальной бабки; - Электрооборудование.
